電纜式浮球液位開關
一、儀表概述：
電纜浮球液位控制器是利用塑膠射出一體成型，所以結構堅固，性能穩定可靠，同時無毒、耐腐蝕，安裝方便，價格低廉，對長距離多點控制、沉水泵、有波動的液體或有雜質的液體控制效果佳。一般液體亦可使用。電纜線長度任何長度皆可定制。電纜浮球開關為金屬，接點零件為水銀開關，其特點為耐高溫，電纜線采用高柔性電纜，經久耐用。由于其簡單可靠，經濟方便的特點，使其**運用于各種大型容器的液位控制，尤其在市政給排水、消防、水處理等行業。
二、測量原理：
浮球控制器利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。當浮球在液體浮力的作用下隨液位的上升或下降到與水平呈一定角度時，浮球體內的驅動機構——驅動大容量微動開關，從而輸出開(ON)或關(OFF)的信號，共報警提示或遠程控制使用。
三、適用場合：
電纜浮球液位控制器主要適用多種工況條件下，液體液位高度的控制。是一個能夠調節桶，槽或井中液位的開關。它對污水有抵抗作用，**應用于家庭，廠礦等的水池，油，酸和堿的池，桶，槽，灌等的容器中。
四、性能特點：
1、**的設計和嚴格的制造工藝為產品質量提供了可靠的保證。

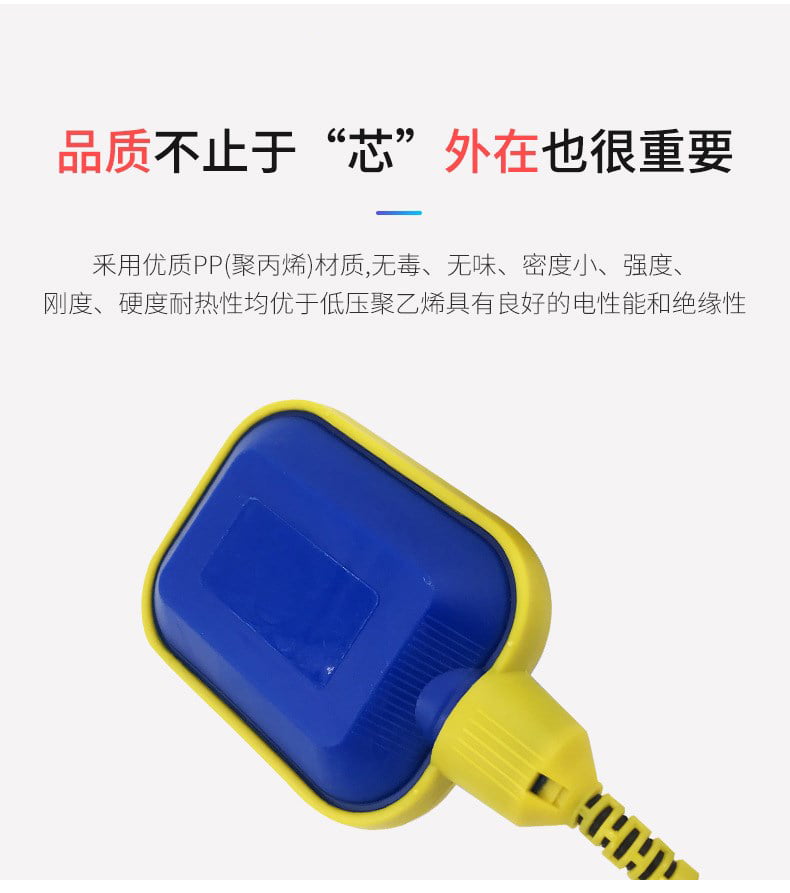

2、外殼采用工程塑料，機械強度高、密封性好。

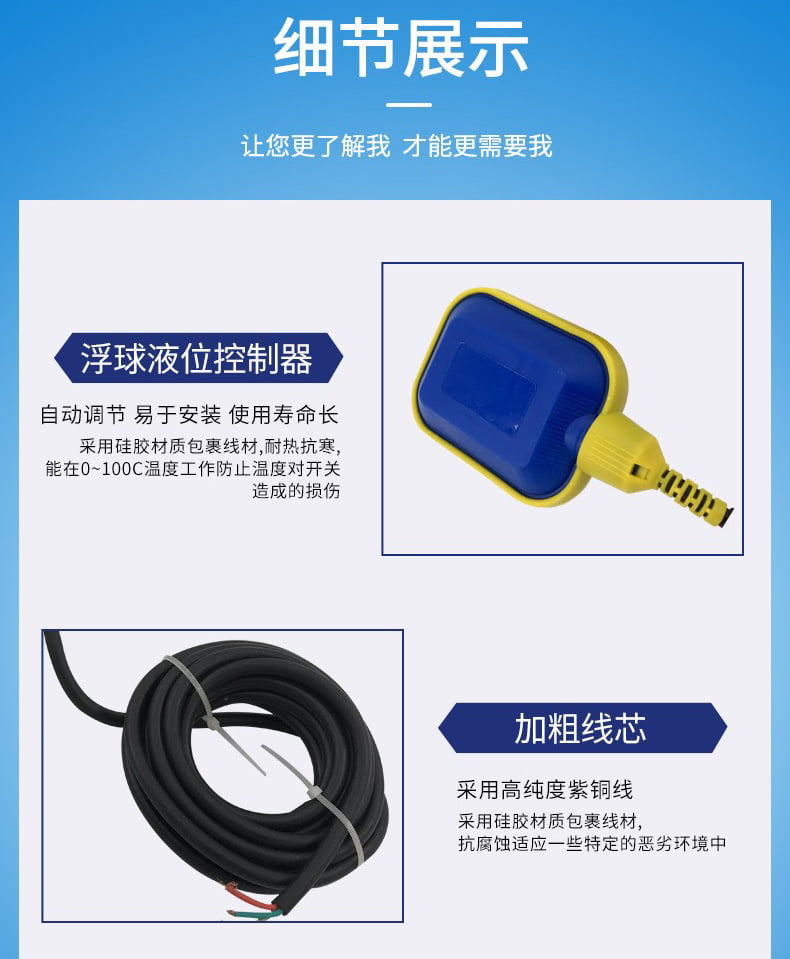

3、電纜采用特種材料，耐油、酸、堿，抗蝕能力優越。
4、結構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關控制信號，無任何誤動作，可靠性高。
5、安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節淮面控制范圍。
五、技術指標：
1、額定電流／電壓：8A／220VAC SPDT。
2、材料：CR／PP／氯丁二烯／橡膠／聚丙烯。
3、工作溫度：-10攝氏度～80（塑料）攝氏度。
4、控制精度 ±0.05m。
5、適用介質：清水、污水、油類以及中等濃度以下的酸堿液體。

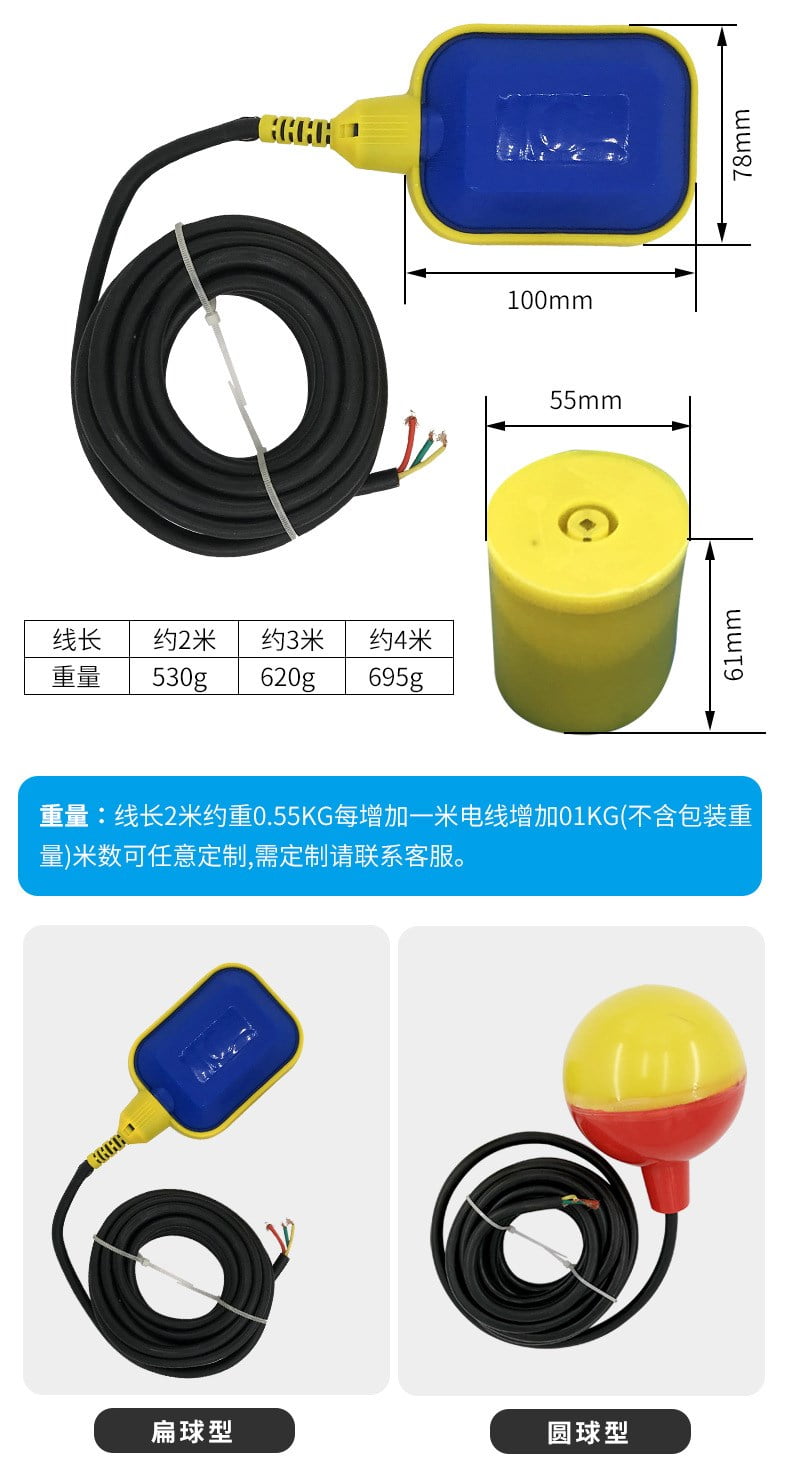

6、電纜長度：2m／3m／5m／10m／15m。
7、電壽命：100000次。
8、機械壽命：5＊100000次。
六、應用介質：
浮球液位開關適用介質：清水、污水、油類以及中等濃度以下的酸堿液體。
七、儀表連接方法：
1、使用黑色和藍色的電線
浮球在上液位時，接點是不通的狀態，浮球在下液位時，接點是接通的狀態。
2、使用黑色和黃色的電線
浮球在上液位時，接點是接通的狀態，浮球在下液位時，接點是不通的狀態。

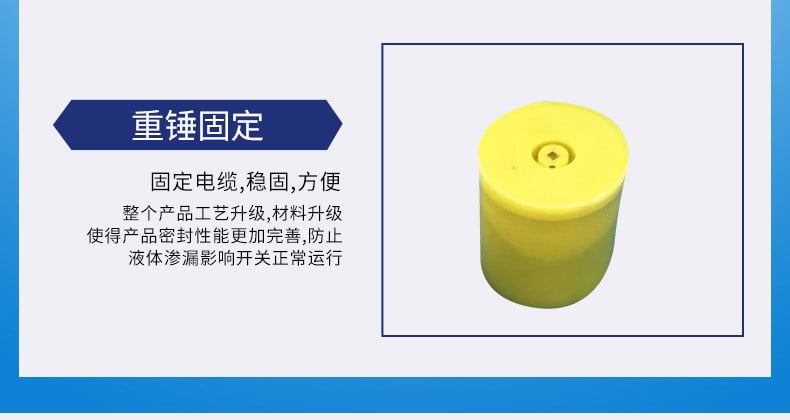

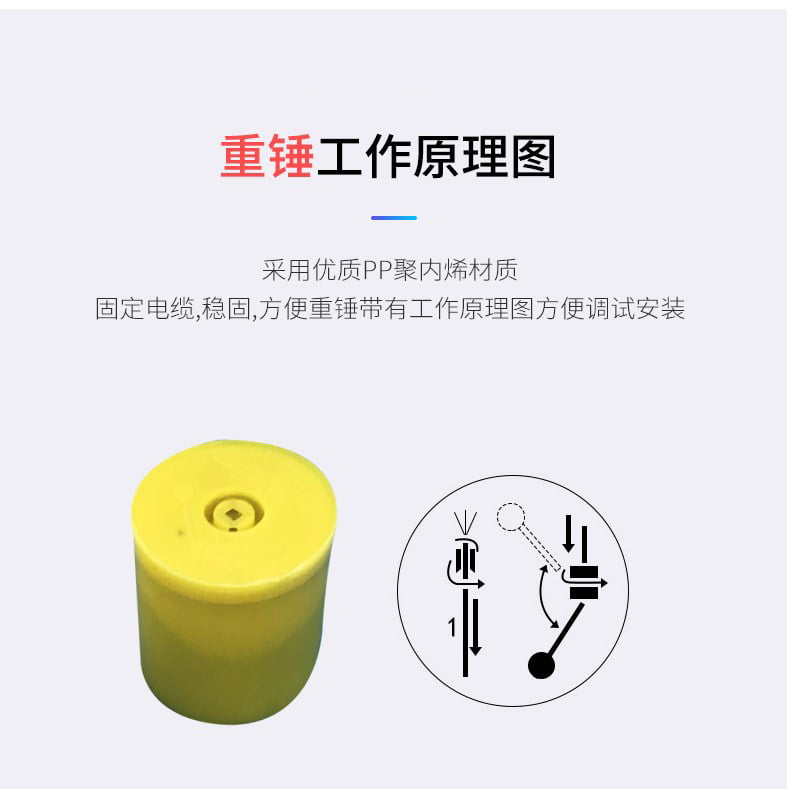

3、固定重錘的安裝
液位的控制高度是由的電纜在液體中的長度及重錘在電纜的位置決定的。固定重錘的方法是，先將重錘從非喇叭口一端的卡環拆下，將其套在電纜的適當位置上，再將電纜從重錘喇叭口一端穿入，套在電纜上的卡環就限定了重錘的位置。zui后將電纜在容器外的適當處固定。
