雙法蘭差壓液位變送器的安裝與應用
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2036
發布日期：2021-07-28

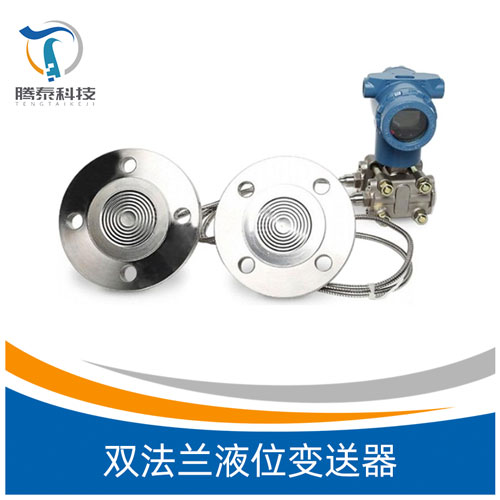

雙法蘭差壓液位變送器的安裝與應用
一、雙法蘭差壓液位變送器應用
雙法蘭差壓液位變送器又名遠傳差壓變送器、雙法蘭液位變送器，主要用于避免管道中的介質直接進入雙法蘭變送器的壓力傳感組件中，它與變送器之間是靠注滿流體的毛細管銜接起來的。
雙法蘭液位變送器是用于避免管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管銜接起來的。用于丈量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。 型差壓/壓力變送器 帶上遠傳密封安裝后，就成為雙法蘭液位變送器，它仍具有差壓/壓力變送器的各種特性?？膳cHART手操器互相通訊，經過它停止設定，監控。
可防止被測介質直接和變送器的隔離膜片接觸。
1、被測介質對變送器敏感元件有腐蝕作用；
2、需求將高溫被測介質與變送器隔離；
3、被測介質中有固體懸浮物或高粘度介質；
4、被測介質由引壓管引同時易固化或結晶；
5、改換被測介質需嚴厲凈化丈量頭；
6、丈量頭必需堅持衛生，嚴禁污染。運用對象：腐蝕性或粘性的液體；
二、雙法蘭液位變送器的遠傳安裝方式有四種：
1、1191PFW扁平式遠傳安裝（規范3″、工作壓力2.5MPa）
2、1191RTW型螺紋裝置式遠傳安裝（*大工作壓力10MPa）
3、1191RFW型法蘭裝置式遠傳安裝
4、1191EFW型插入筒式遠傳安裝（規范3″或4″，工作壓力2.5MPa）
三、雙法蘭差壓液位變送器特性
1、構造簡單：無任何可動或彈性元件，牢靠性極高，維護量極少。
2、裝置便當：內裝式構造特別顯現出這一特性，無需任何專用工具。
3、調整便當：零位、量程兩個電位器可在液位檢測有效范圍內恣意進。行零點遷移或量程的改動，兩個調整互不影響。
4、用處普遍：適用于高溫高壓、強腐蝕等介質的液位丈量。
四、雙法蘭差壓液位變送器參數表
一、雙法蘭差壓液位變送器應用
雙法蘭差壓液位變送器又名遠傳差壓變送器、雙法蘭液位變送器，主要用于避免管道中的介質直接進入雙法蘭變送器的壓力傳感組件中，它與變送器之間是靠注滿流體的毛細管銜接起來的。
雙法蘭液位變送器是用于避免管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管銜接起來的。用于丈量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。 型差壓/壓力變送器 帶上遠傳密封安裝后，就成為雙法蘭液位變送器，它仍具有差壓/壓力變送器的各種特性?？膳cHART手操器互相通訊，經過它停止設定，監控。
可防止被測介質直接和變送器的隔離膜片接觸。
1、被測介質對變送器敏感元件有腐蝕作用；
2、需求將高溫被測介質與變送器隔離；
3、被測介質中有固體懸浮物或高粘度介質；
4、被測介質由引壓管引同時易固化或結晶；
5、改換被測介質需嚴厲凈化丈量頭；
6、丈量頭必需堅持衛生，嚴禁污染。運用對象：腐蝕性或粘性的液體；
二、雙法蘭液位變送器的遠傳安裝方式有四種：
1、1191PFW扁平式遠傳安裝（規范3″、工作壓力2.5MPa）
2、1191RTW型螺紋裝置式遠傳安裝（*大工作壓力10MPa）
3、1191RFW型法蘭裝置式遠傳安裝
4、1191EFW型插入筒式遠傳安裝（規范3″或4″，工作壓力2.5MPa）
三、雙法蘭差壓液位變送器特性
1、構造簡單：無任何可動或彈性元件，牢靠性極高，維護量極少。
2、裝置便當：內裝式構造特別顯現出這一特性，無需任何專用工具。
3、調整便當：零位、量程兩個電位器可在液位檢測有效范圍內恣意進。行零點遷移或量程的改動，兩個調整互不影響。
4、用處普遍：適用于高溫高壓、強腐蝕等介質的液位丈量。
四、雙法蘭差壓液位變送器參數表
|
測量介質
|
液體、氣體或汽體
|
||
|
測量范圍
|
量程代碼
|
量程范圍（KPa）
|
測量范圍（KPa）
|
|
3
|
0.8～7.5KPa
|
-7.5～7.5KPa
|
|
|
4
|
1.0～37.4KPa
|
-37.4～37.4KPa
|
|
|
5
|
4.7～186.8KPa
|
-186.8～186.8KPa
|
|
|
6
|
17.3～690KPa
|
-690～690KPa
|
|
|
7
|
51.7～2068KPa
|
-2068～2068KPa
|
|
|
輸出信號
|
二線制，4～20mADC輸出，疊加HART協議數字通訊。
|
||
|
電 源
|
24VDC（正常工作電壓范圍10.5～40VDC）
|
||
|
防爆標志
|
隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
|
||
|
防護等級
|
IP66
|
||
|
量程比
|
100：1
|
||
|
精度等級
|
0.075級、0.1級、0.2級
|
||
|
穩定性
|
0.075級：36個月誤差為*大量程的±0.2%
|
||
|
0.1級：36個月誤差為*大量程的±0.25%
|
|||
